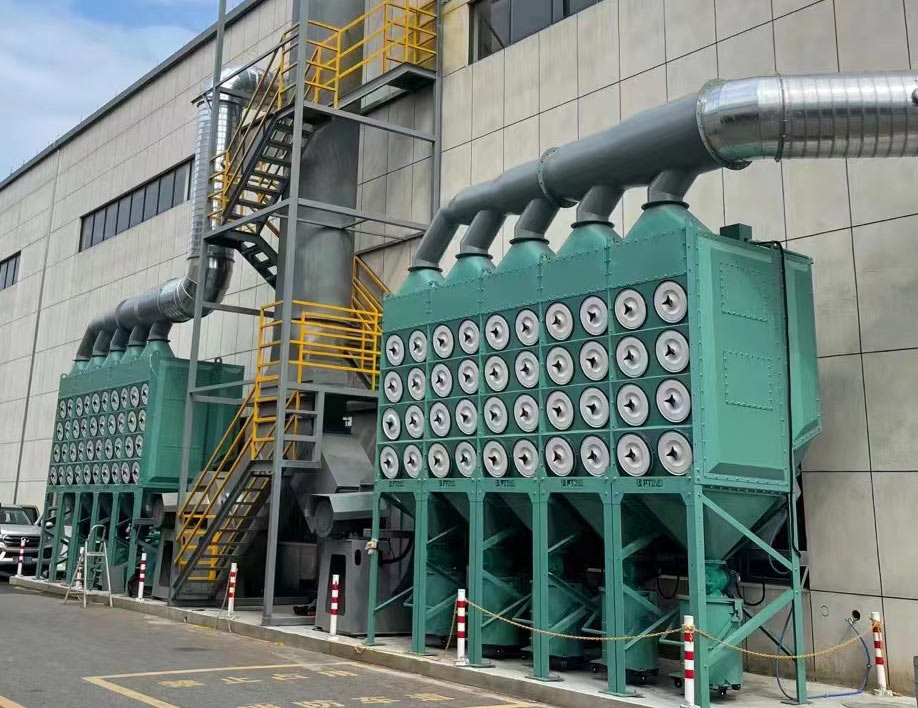

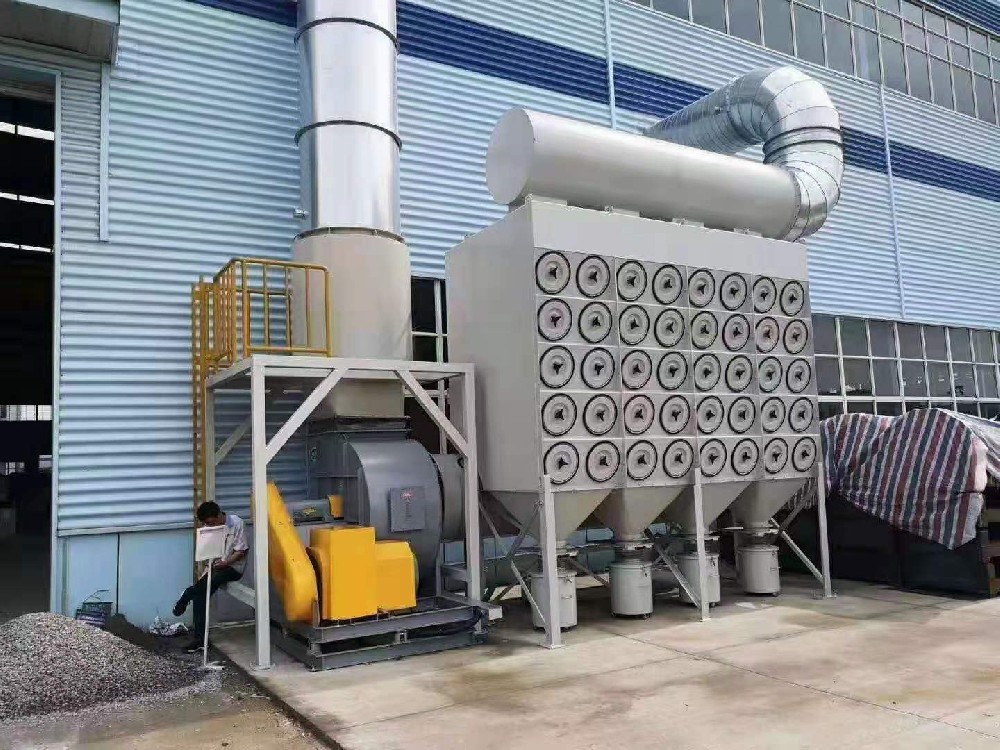

沉流式滤筒除尘器结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。该型设备具有结构合理、除尘效率高、实用性强、占地面积小、节能效果显著的特点。适用于各类干式粉尘，如烟草、钢铁、水泥、制药、喷砂、铸造、橡胶、碳黑等多种行业。采用专用滤筒还可用在塑料、染料、树脂、淀粉、煤灰等要求防静电的行业。此外一些直径非常小的粉尘也有专门的滤材可以使用。
工作原理
含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气体导流板作用，气流中一部分大颗粒粉尘在自身重力和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管均匀的进入滤筒内部，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤筒外表面上的粉尘被剥离落入灰斗中，排到灰桶内。
产品性能与特点
1、采用了先进的沉流式布局及滤筒斜装结构，因而除尘器在工作过程中同步清灰效果好。
2、尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，延长滤筒的使用寿命。
3、滤筒15°倾斜抽屉式安装，可使滤筒拆换更方便，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对一般性粉尘，滤筒可长期使用不需要更换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作．并节省了大量的维修费用。
4、模块拼装式结构组合，对安装空间环境不挑剔。
5、可以扩大原有组合，增加除尘机组及处理风量，而不需要对原有设备进行太多改动。
